高纯供气系统案例

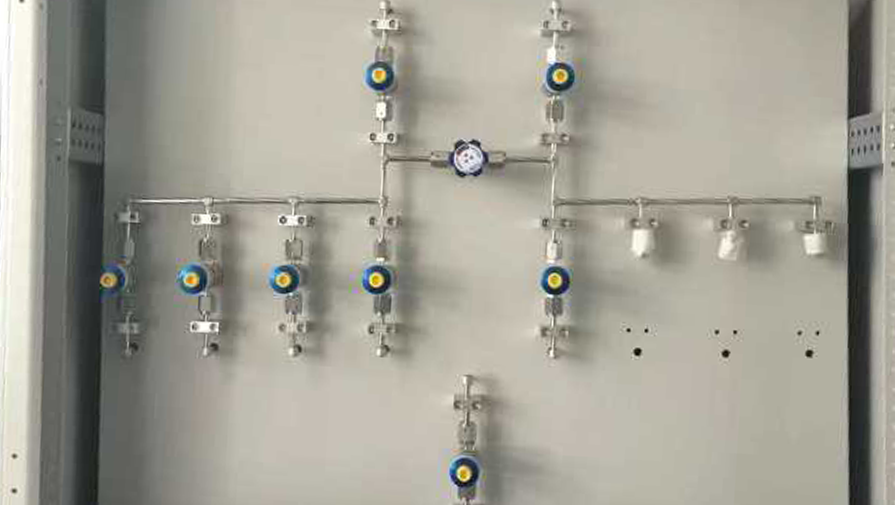

现代实验室采用集中供气系统，一级减压装置一般选用自动切换板，实现实验室供气系统连续不间断供气，保证实验的连续性和准确性。与此同时自动切换要配有净化装置，以确保气体纯度不受换瓶影响。

如果是腐蚀性或有毒气体，则必须选用不锈钢阀体材料，并配备专门的第三方气体净化模块。

对易燃和助燃气体，在一级减压后，应配备阻火器，以确保安全。

输送管系统——气缸之间的压力释放后，气体被输送到目标实验室。

输气距离根据实际情况而不同，关键是要保证输气过程中不出现气体泄漏，同时要考虑维护方便。

监测报警系统——监测整个系统的压力和泄漏，及时报警或采取应急处理措施。

对钢瓶间系统，首先是对钢瓶的压力进行监测，当钢瓶处于“无气”状态时进行报警提示，以便及时更换。第二，对易燃和腐蚀性有毒气体泄漏进行监测，及时报警并进行处置。一般采用接点式压力表或压力传感器对压力进行监测，而漏气监测则采用专用气体浓度探测器。可以选择标准的报警监控设备或特别设计的中央监控系统。

对管道输送系统来说，主要是在一个封闭的管道中配置泄漏报警装置，用于监测可燃和腐蚀性有毒气体的泄漏。

对端阀系统，主要通过专用通风柜等及时排出有害气体，也可增加泄漏报警，对实验室可燃和腐蚀性有毒气体的泄漏进行监测。

终端机两级减压系统——将气体输送到仪表的使用压力。

两级减压阀在满足流量的前提下，要给仪器提供稳定的压力，保证测试精度。

对易燃和助燃气体，建议在二级减压后配置阻火器，以确保安全。
